Döner tamburlu kurutucu sistemi

Kurutma · Kontrollü termal proses

Döner Kurutucular
Prosese göre tasarım.

Estilo döner kurutucuları, mineral ve proses malzemelerinizin giriş nemi, çıkış nemi hedefi ve debisine göre yapılandırılır. Tambur, ısı kaynağı ve tesis bağlantıları için seçenekleri inceleyin; kurutma hattınız için teklif isteyin.

Ekipman ve devre kapsamı

Döner kurutucu tasarımı ve tesis entegrasyonu

Estilo döner kurutucuları için giriş nemi, hedef çıkış nemi ve malzeme debisine göre kurutma kapsamı belirlenir. Tambur, iç kaldırıcılar, sıcak gaz sistemi ve toz toplama bağlantıları beraber değerlendirilir. Isı kaynağı ve saha koşullarınızı paylaşarak öğütme öncesi veya ürün hazırlama hattınıza uygun bir teklif isteyebilirsiniz.

  1. 01Nemli malzemenin kontrollü beslenmesi
  2. 02Tamburda ısı ve kütle transferi
  3. 03Proses gazı ve toz toplama
  4. 04Kurutulmuş ürünün öğütme veya depolamaya aktarılması

Proje teklifi

Döner Kurutucular: teklif için gereken bilgiler

Tesisinize uygun ekipman seçimi ve tedarik kapsamının değerlendirilebilmesi için aşağıdaki bilgileri paylaşın.

  • Malzeme türü, tane dağılımı ve debisi
  • Giriş nemi ve hedef çıkış nemi
  • Isıya duyarlılık ve ürün sıcaklığı sınırları
  • Mevcut yakıt veya sıcak gaz kaynağı
  • Fan, filtre, yerleşim ve transfer kapsamı
Projeniz için teklif isteyin

Proje uygulaması

Kütahya’da yaş kuvars için çift cidarlı döner kurutucu

Ant Porselen'in Kütahya kuvars tesisinde iç içe tamburlu, çift cidarlı döner kurutucu; yaş hammaddenin nem yükünü azaltarak malzemeyi bilyalı öğütmeye hazırlar. Kurutulmuş kuvars elevatörle ara bunkere, ardından değirmene aktarılır. Kurutma koşulları başlangıç nemi ve proses ihtiyacına göre ayarlanır. Saha fotoğrafı, kurutucunun besleme ve öğütme hattıyla bütünleşen yerleşimini gösterir.

Kütahya döner kurutucu uygulamasını inceleyin
01

Kullanım amacı

Sonraki öğütme, sınıflandırma, depolama veya paketleme adımı öncesinde malzeme nemini kontrollü biçimde düşürür.

02

Çalışma prensibi

Dönen tambur içindeki kaldırıcılar malzemeyi sıcak gazla temas ettirir. Akış yönü ve alev teması prosese göre belirlenir.

03

Proses içindeki rolü

Islak besleme ile kuru ürün toplama arasındaki termal şartlandırma kademesidir; brülör, fan ve toz toplama sistemiyle birlikte çalışır.

Etkileşimli ürün anatomisi

Döner kurutucunun ısı ve malzeme yolunu izleyin.

Modeli serbestçe döndürün; tambur, destek grupları, tahrik, besleme ve sıcak gaz bağlantılarını yakından inceleyin.

3D makine modeli hazırlanıyor

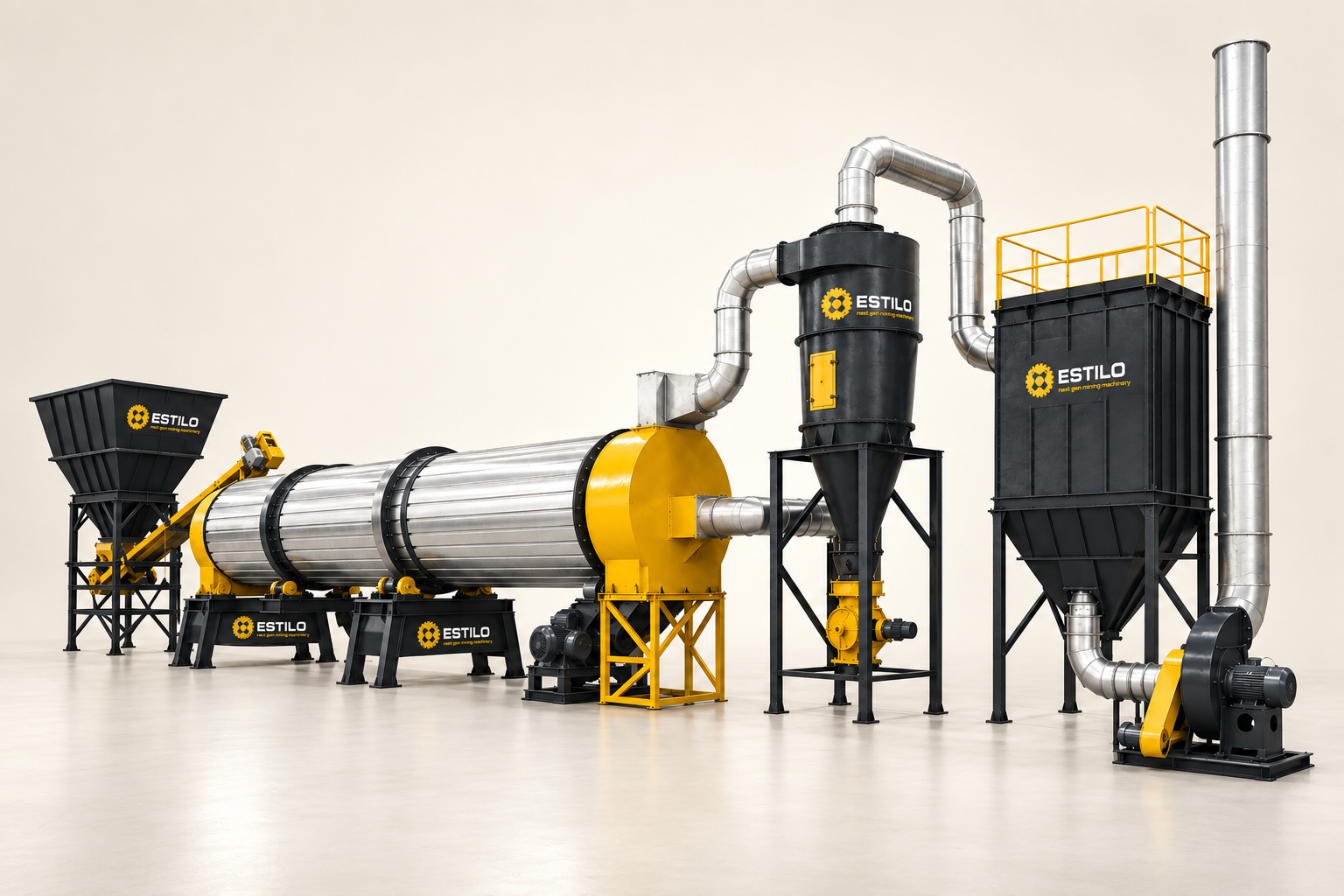

Profil ayakları zemine basacak şekilde artırılmış gerçekliğe hazırlanan Estilo döner kurutucu
1:1 ÖLÇEKLİ AR

ARTIRILMIŞ GERÇEKLİK

Kurutucuyu fabrikanızda gerçek ölçekte görün.

Telefon veya tablet kameranızla CAD modelinden hazırlanan kurutma hattını fabrika zeminine yerleştirin; profil ayakları zemine basarken gerçek ölçüsünü ve saha yerleşimini inceleyin.

1:1 gerçek ölçekZemine sabit yerleşimYakın mesafede iç yüzey görünümü

CAD dış sınırı: 37.071 × 5.155 × 7.102 mm (uzunluk × genişlik × yükseklik)

Telefonda açın

QR kodu kameranızla tarayın; açılan sayfadaki AR düğmesine dokunun.

En sabit yerleşim için modeli konumlandırmadan önce zemini birkaç saniye tarayın ve çevresinde yavaş hareket edin. AR mekânsal ön inceleme içindir; onaylı çizimler esas alınır.

Mühendislik temeli

Seçim, proses verisiyle başlar.

Nihai kapasite, motor gücü ve ölçüler ancak malzeme ve saha girdileri değerlendirildikten sonra kesinleşir.

Seçim kriterleri

Giriş/çıkış nemiBesleme debisi ve tane boyutuIsıya duyarlılıkYakıt ve gaz sıcaklıklarıEmisyon ve toz toplama koşulları

Yapı ve alt sistemler

  • Döner tambur ve kaldırıcılar
  • Taşıyıcı makara ve tahrik
  • Brülör/sıcak gaz sistemi
  • Fan, kanal ve toz toplama bağlantıları

Opsiyonlar ve konfigürasyonlar

  • Eş veya ters akış
  • Alev temaslı/temassız tasarım
  • LPG, LNG, dizel veya fuel-oil
  • Yalıtım ve ısı geri kazanım yaklaşımı

Tipik uygulamalar

  • Mineral ve cevher
  • Kum ve agrega
  • Kimyasal hammaddeler
  • Geri dönüşüm malzemeleri

Saha referansı

Bu ürünün yer aldığı projeler

Ekipmanı proses içindeki bağlamıyla görmek için vaka çalışmasını açın.

Teklif öncesi

Ürün seçimi hakkında sorular

Döner kurutucu fiyatı için hangi bilgiler gerekir?

Malzeme debisini, giriş ve çıkış nemini, tane boyutunu ve kullanılabilir ısı kaynağını paylaşın. Tambur ve yardımcı sistemlerin kapsamı uzaklaştırılacak su miktarı ve proses koşullarına göre belirlenir.

Kurutucu öğütme hattıyla birlikte projelendirilebilir mi?

Kurutma çıkış nemi ve malzeme sıcaklığı, sonraki öğütme ve sınıflandırma koşullarıyla birlikte değerlendirilir. Besleme, gaz yönetimi, toz toplama ve transfer bağlantıları ortak akış şeması üzerinde ele alınır.

Teknik talep

Malzemenizi ve kapasite hedefinizi paylaşın.
