Estilo dinamik separatör sistemi

Sınıflandırma · Kontrollü tane boyu ayırma

Separatörler
Prosese göre tasarım.

Estilo dinamik separatörleri, kuru mineral öğütme hatlarında hedef ürün inceliği ve kapasitenize göre projelendirilir. Rotor, hava debisi ve devre entegrasyonu seçeneklerini inceleyin; yeni hat veya mevcut tesisiniz için teklif isteyin.

Teknik veri

Teknik özellikler

Kapasite ve ürün boyutu; malzemenin özelliklerine, besleme tane boyutuna, sistem tasarımına ve çalışma koşullarına göre değişiklik gösterebilir.
ModelBesleme kapasitesi (t/h)Fan çapı (mm)Motor gücü (kW)Hava debisi (m³/h)d97: 20 µm (t/h)d97: 45 µm (t/h)d97: 63 µm (t/h)d97: 90 µm (t/h)
EST-SEP-5001,5–8500157.0001,52,73,44,4
EST-SEP-6502,5–156502212.0002,54,35,57
EST-SEP-8005–258003020.000478,811
EST-SEP-10008–401.0005536.0006101418
EST-SEP-130010–601.3007550.00010162228
EST-SEP-160020–801.60011065.00014243039

Ekipman ve devre kapsamı

Dinamik separatör ve hava sınıflandırma seçenekleri

Estilo separatörlerini kuru mineral öğütme hattınızın hedef ürün inceliğine göre değerlendirin. Rotor, hava debisi, aşınma koruması ve ince/iri ürün çıkışları; değirmen, fan ve ürün toplama sistemiyle birlikte ele alınır. Yeni hat kurulumu veya mevcut devreye uyarlama için teknik aralıkları ve saha uygulamalarını inceleyebilirsiniz.

  1. 01Öğütülmüş malzemenin dağıtılması
  2. 02Hava akışı ve rotorla sınıflandırma
  3. 03İri fraksiyonun değirmene dönüşü
  4. 04İnce ürünün filtre ve toplama sistemine aktarılması

Proje teklifi

Separatörler: teklif için gereken bilgiler

Tesisinize uygun ekipman seçimi ve tedarik kapsamının değerlendirilebilmesi için aşağıdaki bilgileri paylaşın.

  • Malzeme yoğunluğu, nemi ve aşındırıcılığı
  • Besleme debisi ve tane dağılımı
  • Hedef d90/d97 ve ürün kapasitesi
  • Hava debisi, basınç kaybı ve fan koşulları
  • Mevcut değirmen, kanal ve filtre bağlantıları
Projeniz için teklif isteyin

Proje uygulaması

Gebze’de iki dinamik separatörle sınıflandırma

Poly Plast'ın Gebze barit ve kalsit tesisinde bilyalı değirmen çıkışı iki dinamik separatörle sınıflandırılır. İki proses fanı ve iki filtre, sınıflandırma havası ile ince ürün toplamayı tamamlar. Projede d97 ≈ 22 µm ve d50 ≈ 5 µm referans ürün dağılımı verilmiştir; bunlar tek bir separatörün her malzemede sağlayacağı sabit performans değerleri değildir. Separatör, fan ve filtre seçimi öğütme devresiyle birlikte değerlendirilir.

Gebze separatör ve hava devresini inceleyin

Proje uygulaması

Kütahya kuvars tesisinde ASB900 separatör

Ant Porselen'in Kütahya tesisinde ASB900 dinamik separatör, bilyalı değirmenden gelen kuvarsı tane boyutuna göre sınıflandırır. Rotor devri ve proses havası hedef ince fraksiyona göre birlikte ayarlanır; ayrılan ince ürün filtrasyon hattında toplanır. Projenin imalat, montaj ve saha kayıtları, separatörün öğütme ve ürün toplama sistemleriyle bağlantısını gösterir.

Kütahya ASB900 separatör uygulamasını inceleyin
01

Kullanım amacı

İnce ürünün iri fraksiyondan ayrılması ve iri fraksiyonun değirmene geri döndürülmesi gereken kuru öğütme devrelerinde kullanılır.

02

Çalışma prensibi

Gazla taşınan taneler rotorun merkezkaç etkisi ile hava sürükleme kuvvetinin dengesine göre ayrılır. Rotor devri kesim boyutunun ana kontrol girdilerindendir.

03

Proses içindeki rolü

Değirmen çıkışı ile ürün filtresi arasında kalite kontrol noktası oluşturur; öğütme devresinin dolaşım yükünü etkiler.

Etkileşimli ürün anatomisi

Separatörün sınıflandırma çekirdeğini görün.

Modeli serbestçe döndürün; rotor, kanatlar, ana mil, tahrik ve hava-malzemesi giriş/çıkış hatlarını yakından inceleyin.

3D makine modeli hazırlanıyor

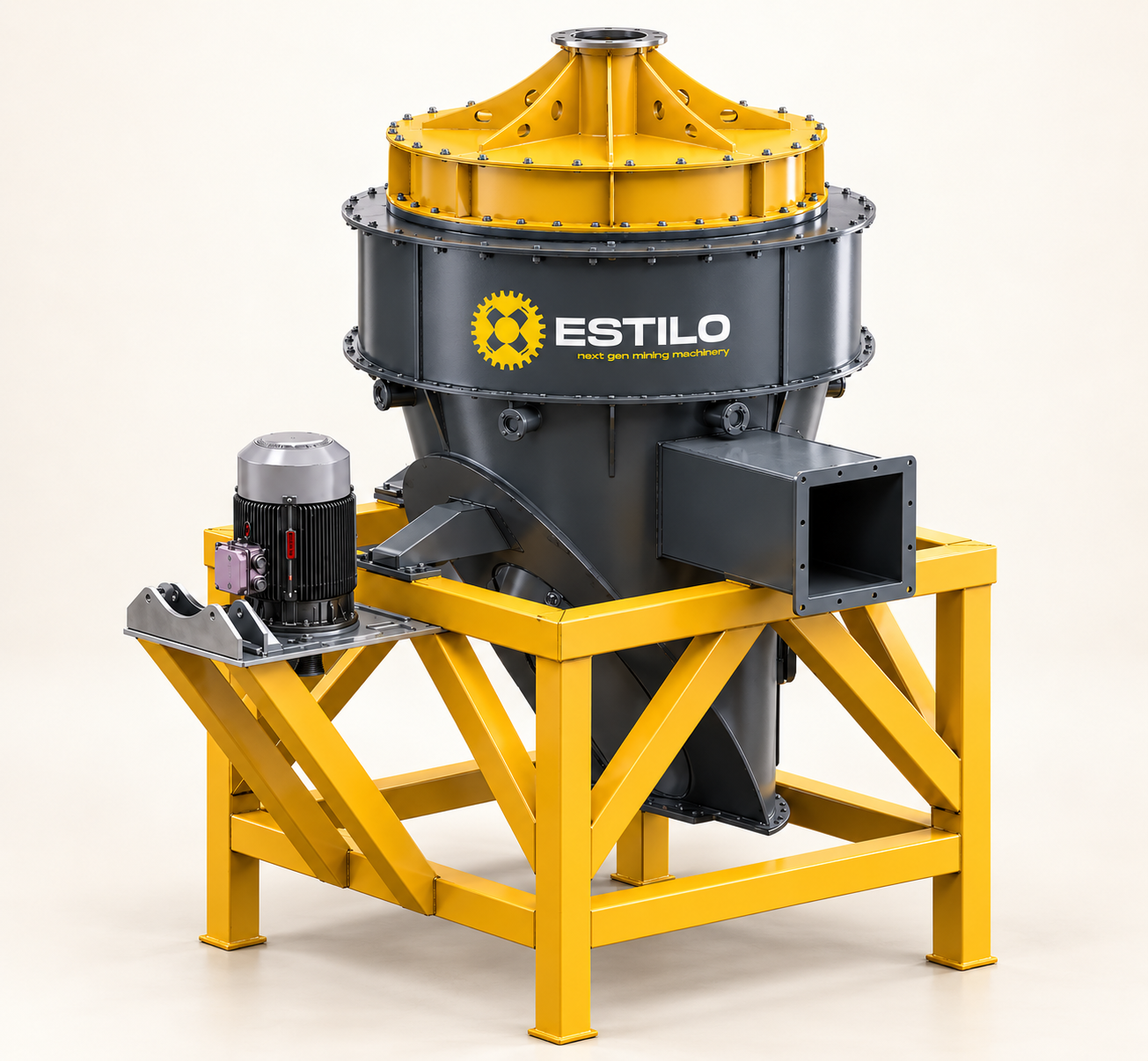

Gerçek ölçekte artırılmış gerçeklik yerleşimine hazırlanan Estilo separatörü
1:1 ÖLÇEKLİ AR

ARTIRILMIŞ GERÇEKLİK

Separatörü fabrikanızda gerçek ölçekte görün.

Telefon veya tablet kameranızla CAD modelinden hazırlanan separatörü fabrika zeminine yerleştirin; saha ziyaretinden önce kapladığı alanı gerçek ölçekte inceleyin.

1:1 gerçek ölçekZemine sabit yerleşimYakın mesafede iç yüzey görünümü

CAD dış sınırı: 2.997 × 2.450 × 4.022 mm (genişlik × derinlik × yükseklik)

Telefonda açın

QR kodu kameranızla tarayın; açılan sayfadaki AR düğmesine dokunun.

En sabit yerleşim için modeli konumlandırmadan önce zemini birkaç saniye tarayın ve çevresinde yavaş hareket edin. AR mekânsal ön inceleme içindir; onaylı çizimler esas alınır.

Mühendislik temeli

Seçim, proses verisiyle başlar.

Nihai kapasite, motor gücü ve ölçüler ancak malzeme ve saha girdileri değerlendirildikten sonra kesinleşir.

Seçim kriterleri

Besleme debisi ve tane dağılımıHedef d90/d97 değeriGaz debisi ve basınç kaybıÜrün yoğunluğu ve nemDeğirmen devresi bağlantısı

Yapı ve alt sistemler

  • Rotor ve tahrik
  • Dağıtım tablası
  • Hava kanatları ve gövde
  • İnce/iri ürün çıkışları

Opsiyonlar ve konfigürasyonlar

  • ES, EDS, EYS ve EFS aileleri
  • Değişken hızlı tahrik
  • Aşınma koruması
  • Mevcut devreye retrofit

Tipik uygulamalar

  • Çimento ve cüruf
  • Mineral tozları
  • Kapalı devre bilyalı değirmen
  • Dik valsli değirmen

Saha referansı

Bu ürünün yer aldığı projeler

Ekipmanı proses içindeki bağlamıyla görmek için vaka çalışmasını açın.

Teklif öncesi

Ürün seçimi hakkında sorular

Mevcut öğütme hattına separatör eklenebilir mi?

Mevcut hattın malzeme dengesi, hava sistemi, fan ve filtre kapasitesi ile bağlantı yerleşimi birlikte değerlendirilir. Uygunluk yalnızca separatör gövde ölçüsüne bağlı değildir.

Separatör teklifinde neden d90 veya d97 bilgisi istenir?

Bu değerler hedef tane boyutu dağılımını tarif eder. Hedef kesim boyutu, ürün debisi ve besleme dağılımının birlikte bilinmesi rotor ve hava sistemi seçiminin temelidir.
